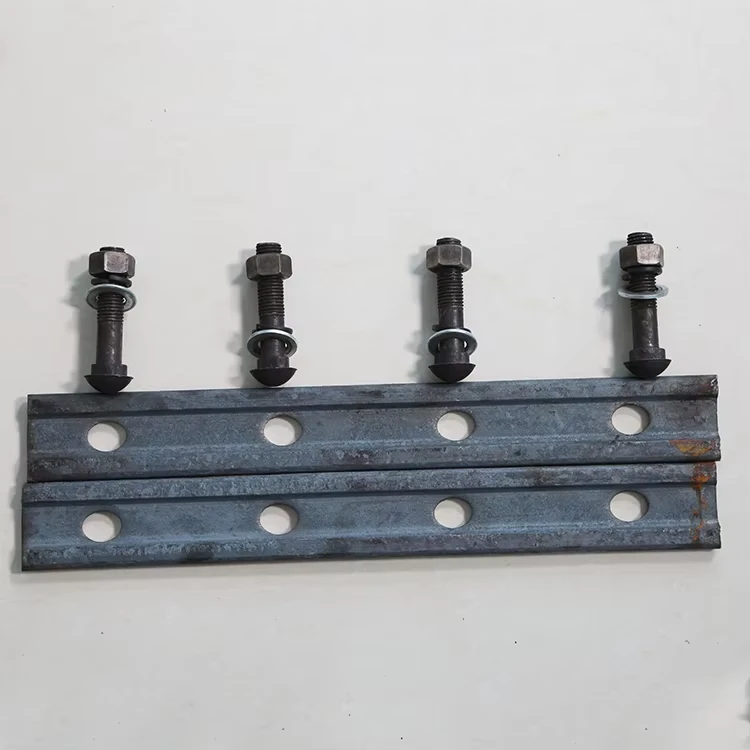

Раилваи Фисхплате (или спојна шипка/шипа за спајање шине) је метална спојна плоча која се користи за спајање два належена краја шине заједно на споју шине. Причвршћен је вијцима на мрежу обе шине, покривајући међупростор да би се одржало поравнање, пренеле силе савијања и смицања и обезбедио електрични континуитет. Иако су у великој мери замењене континуалном завареном шином (ЦВР) у магистралним линијама, рибље плоче остају критичне за изоловане спојеве, дилатационе спојеве, тампон граничнике и шинске транзитне системе.
Техничке спецификације:
| Перспецтиве | Примарна улога | Критична карактеристика дизајна | Доминантни Фаилуре Моде | Кључна активност одржавања |
|---|---|---|---|---|
| Мецханицал & Струцтурал | Пренос оптерећења преко зглоба | Смицање кључа за закључавање и стезање вијака | Пукотине од замора на рупама за вијке | Ултразвучна детекција пукотина |
| Функционални и оперативни | Поравнање и проводљивост/изолација | Јоинт Гап & Елецтриц Проперти Десигн | Раил Енд Баттеринг & Веар | Редовна провера паковања и поравнања спојева |
| Одржавање и животни циклус | Управљива слаба тачка на стази | Дизајниран за преглед и замену | Отпуштање вијака и хабање компоненти | Планирано ре-окретање и обнова компоненти |
Функционална и инжењерска перспектива
Члан преноса силе:Примарно функционише као греда при савијању, преносећи вертикално и бочно оптерећење преко шинског споја, док минимизира диференцијално скретање између крајева шине.
Дизајн кључа за смицање:Унутрашња страна има обрађене избочине („зубе“ или жлебове) које се спајају са одговарајућим жлебовима на шинској мрежи, обезбеђујући отпорност на смицање и спречавајући уздужно клизање.
Механика стезања вијака:Завртњи за држање -трења{1}} високе чврстоће примењују компресију између рибље плоче и шине, стварајући силу трења која носи значајно оптерећење поред клинова за смицање.
Перспектива одржавања и рада
- Очување поравнања:Примарна оперативна улога је да држи два краја шине у прецизном вертикалном и хоризонталном поравнању, спречавајући „уроњене“ или неусклађене спојеве који изазивају ударну интеракцију точак{0}}шине.
- Електрични континуитет/изолација:У стандардним спојевима, рибље плоче обезбеђују електричну проводљивост колосечних кола. ИнИзоловани спојеви, композитне или специјално дизајниране рибље плоче са-непроводљивим материјалима блокирају струјни ток ради разграничења сигналног блока.
- Обезбеђивање контролисаног проширења:На дилатационим спојевима (нпр. на мостовима), специјално дизајниране рибље плоче омогућавају унапред одређено уздужно померање шина уз одржавање поравнања и преноса оптерећења.
