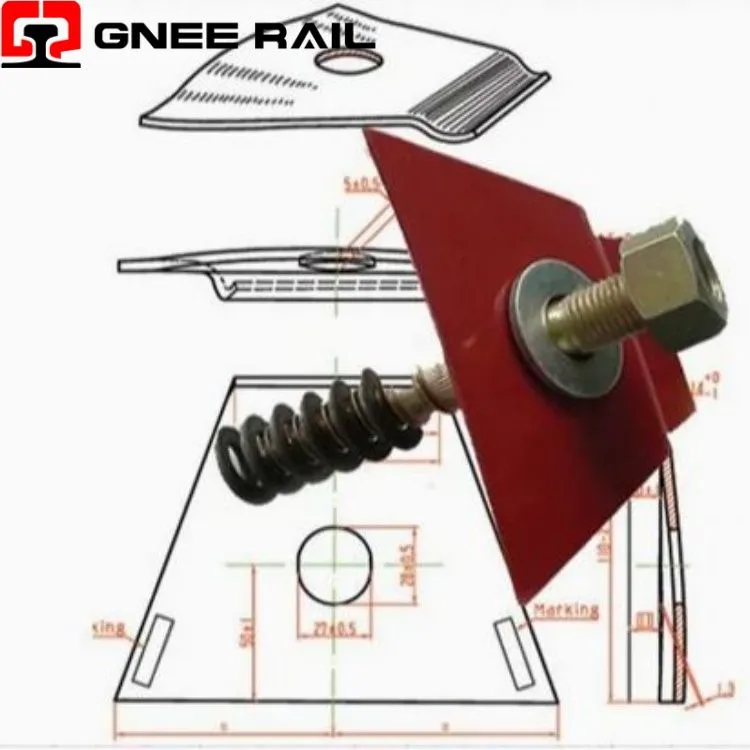

Угљенични челик Набла Цлип

Железничка обујмица се користи за причвршћивање шина на основну плочу заједно са бетонским прагом. Различити типови тешких{1}}штипаљки се користе за причвршћивање шина за основну плочу или Слеепер, а једна уобичајена је Е штипаљка, која је у облику чврсте спајалице. Још једна је СКЛ затезна стезаљка, која је такође најчешће коришћена врста широм света. Други попут КПО Цламп и Набла Цлип, такође се користе у различитим ситуацијама.

Opis

Tehničke karakteristike

↵Систем за причвршћивање шина Набла

Железнички Набла клип је атроугласти-систем за причвршћивање од опружног челиканазван по својој посебности∇-геометрија обликакоји претваравертикални отклон шине у додатну хоризонталну силу стезања- јединствен међу свим шинским причвршћивачима каосамо штипаљка која повећава бочно задржавање под динамичким оптерећењем, тхесамо копча која се поставља ударом чекића у фиксно раме без компоненти са навојем или засуна, и тхесамо систем причвршћивања сертификован према ЕН13481-2 категорије Ц за оштре кривине до Р150м

Техничке спецификације:

Фаилуре Моде	Погођена компонента	Праг / Лимит	Потешкоће у откривању	Последица
Апек микро{0}}пукотина	Клип унутрашњег радијуса	Impact off-centre >5 мм	Невидљив до прелома (18 месеци)	Изненадни потпуни прелом; нема претходног отклона
Учвршћивање наковња	Џеп на рамену	Hardness >350 ХБ	Потребан је теренски тестер тврдоће	Енергија удара рефлектује; нови клип преломи рано
Поносна инсталација	Клип за седење	Flush >0,5 мм поносан	Висуал; равнало	Toe load 8 kN vs 12 kN; rail creep >3 мм/год
Металургија неусклађеност	Цлип материал	60Си2МнА против 55Си7	КСРФ идентичан; Потребан ОЕС угљеник	Хладан прелом или убрзано хабање прстију
Неусклађеност генерација	Интерфејс клип/раме	Pocket depth Δ >0,8 мм	Мерење калипером	Превише{0}}возења или премало{1}}седишта; грешка силе ±25%
Пузање преграде мерача	ПА66+30%ГФ изолатор	Thickness loss >2,0 мм	Осјетник на подножју шине	Lateral slop >1,5 мм; проширење колосека

Опсег перформанси:

Осетљивост на удар чекића- Набла јеједини главни систем клипова који је још увек инсталиран маљем(2–3 ударца). Енергија ударца: 80–120 Ј. Удар у средину (<5 mm from heel centre) induces локална пластична деформација на боку врха. Дубина микро{1}}прслине: 0,1–0,3 мм. Период размножавања: 12–18 месеци. Квар: изненадни, без видљивог претходног упозорења.

Поремећај хабања наковња- Површина наковња рамена-очвршћава при поновљеном уметању копче. Тврдоћа се повећава са 220 ХБ на 380 ХБ након 500 циклуса. Рад-каљени наковањвише не апсорбује ударну енергију- енергија се рефлектује у врх клипа. Последица: нова копча уграђена у старо раме → прелом на 1,2М циклуса наспрам 5М циклуса сертификован.

Перспектива одржавања и рада

Инверзно појачање скретања- Оптерећење точка смањује стопу шине за 1–2 мм. Наблине нагнуте ногепретвори ово вертикално кретање у бочну контракцију од 0,5–1,0 ммна копчу, повећавајући хоризонталну силу стезања15–25% под оптерећењем. Ниједан други затварач не показује негативно понашање Поиссоновог коефицијента.
Три{0}}Акција заклињавања у три тачке- Исеци контакте натри очвршћене зоне: два анкера за пету у џеповима на раменима, један прст на ивици стопала. Вертикално оптерећење покреће прстдубље у угао стопала шине, стварајући само-енергетски стисак. Ова акција клинања обезбеђује40–60% веће уздужно ограничењенего симетричне копче са еквивалентним оптерећењем прстију.
