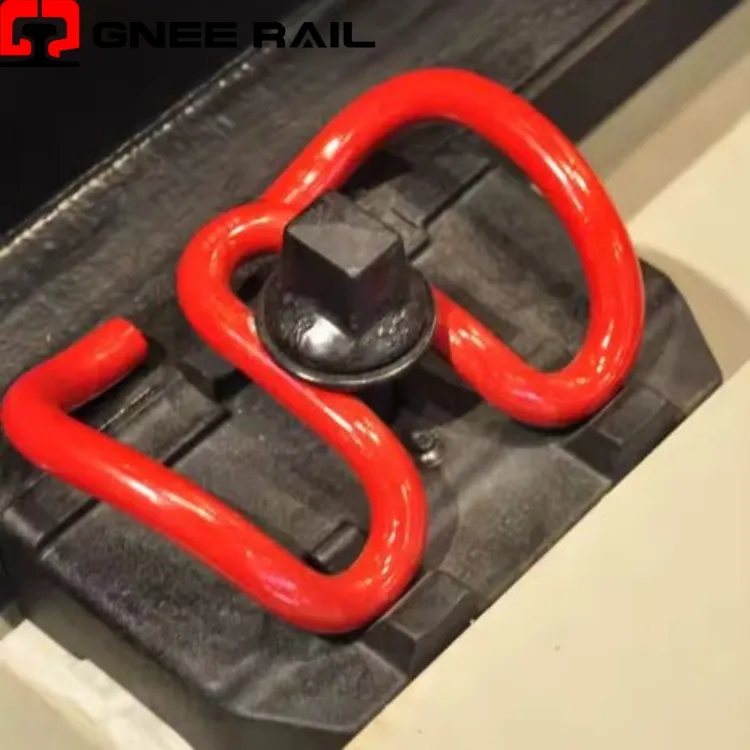

Раил скл систем за причвршћивање клипом
Железничка СКЛ обујмица је еластични затварач високих{0}}учинака који се широко користи у шинским системима за тешке{1}}превозе и шине велике брзине{2}. Произведен од врхунског челика за опруге, одликује се препознатљивом геометријом у облику слова В- која пружа супериорну силу стезања са изузетним еластичним отклоном. Овај клип омогућава брзо затезање једноставним ротационим методом уградње. Његов доказани дизајн обезбеђује поуздано држање шине под екстремним осовинским оптерећењима и захтевним условима рада.
Техничке спецификације:
| Параметар | Спецификација |
|---|---|
| Врста производа | Железничка СКЛ обујмица – Еластична причврсна обујмица за шину |
| Материал Граде | 38Си7 / 51ЦрВ4 / ЕН 10089 опружни челик |
| Завршна обрада | Е-премаз / цинк љуспице / Геомет 500 / премаз по мери |
| Називна сила стезања | 12 – 18 кН по клипи (зависно од система) |
| Опсег еластичног отклона | 12 – 16 мм пре трајног везивања |
| Ротација инсталације | 90 степени – 120 степени из слободног положаја |
| Компатибилност са железницом | УИЦ 60, 60Е1, 54Е1, 115РЕ, 136РЕ |
| Слеепер Типе | Пред{0}}напрегнути бетонски моноблок са изливеним-у раменима |
| Тестинг Стандард | ЕН 13481-2 / АРЕМА Поглавље 30 / ТБ/Т 3065 |
| Отпорност на корозију | Веће или једнако 720 сати слани спреј (ИСО 9227) |
Перспектива инсталације и одржавања:
- Има оптимизовану геометрију у облику слова В- за прогресивну брзину опруге при растућем оптерећењу.
- Распоређује силу стезања равномерно преко стопала шине кроз двоструке контактне тачке.
- Постиже максималан еластични отклон пре уласка у опсег пластичне деформације.
- Укључује криве{0}}за ублажавање стреса које минимизирају локализовану концентрацију замора.
- Дизајниран са симетричном конфигурацијом која омогућава реверзибилну оријентацију инсталације.
Перспектива одржавања и рада
- Поставља се помоћу ротационог уметања са стандардним хидрауличним или ручним алатима.
- Постиже прецизну напетост кроз контролисан угао ротације током наношења.
- Елиминише потребу за опремом за пред{0}}напрезање коју захтевају други типови причвршћивача.
- Омогућава брзо уклањање коришћењем обрнуте ротације без специјализованих алата за извлачење.
- Обезбеђује доследну верификацију силе инсталације путем повратне спреге отпора ротације.
